ABRI MODULABLE DOUBLE PENTE EN KIT

Quelques mots importants pour commencer

* Pignon - Portée - Ferme = façade du batiment.

* Long pan - Travée = profondeur du bâtiment.

* Hauteur sablière = hauteur sur laquelle la couverture repose.

* Hauteur faîtière = hauteur du sol au point le plus élevé du bâtiment.

* Lissage = barre verticale où l'on vient poser le bardage.

* Bardage = tôle ondulée.

* Travée = module supplémentaire.

préparation du terrain et montage de l'abri

Pour la dalle béton, voici quelques instructions :

• Prévoir une dalle béton d'environ 15 cm d'épaisseur féraillée.
• Rajouter 20 cm aux côtes de l'abri pour la réalisation de la dalle.
• Laisser sécher environ 20 jours la dalle puis procéder au montage et à la fixation de l'abri.
• En remplacement de la dalle, vous avez la possibilité de prévoir des plots béton à chaque poteau de dimensions : 50 cm x 50 cm x P 80 cm.

Concernant le montage de la structure veuillez :

• Suivre les instructions de montage.
• Etre au moins 2 personnes pour l'assemblage et prévoir les précautions d'usage (gants...).
• Envisager un engin de levage pour vous aider à lever les fermes principales.

les options proposées

Un panel de couleurs

Vous avez le choix entre du rouge, du blanc, du vert, de l'ardoise et de l'ivoire pour le toît ou le bardage.

Travée en +

Module supplémentaire de dimensions identiques au module de base et présentant les mêmes  caractéristiques.

Bardage en +

Le bardage se pose sur une travée supplémentaire en complément du bardage 3 côtés.

Fermeture : 2 longs pan des dimensions de la travée.

Portail long pan

C'est un portail coulissant de 5 m qui vient se positionner sur le long pan que s'il y a une travée supplémentaire.

Il se fixe soit sur le module de base soit sur la travée.

Prévoir 1 semelle en béton pour fixer le rail.

Poignée, serrure incluses.

Porte de service

Elle est en alu isolée laquée blanche.

Largeur de passage : 89 cm

Elle se monte uniquement sur le long pan.

Traitement anticondensation

Traitement pour 32 m²

Feutrine fixée sur l'intérieur du toît pour éviter l'humidité.

Les plus produit

• La gamme des batiments offre une structure en acier laminé à chaud avec traitement peinture
• Les profils de structures utilisées sont de type IP
• Les structures sont livrées en kit avec notice de montage et plan d'implantation
• La mise en oeuvre est facilitée grace au boulonnage des pièces et à la standardisation des éléments
• Vous bénéficiez d’une garantie 10 ans par le constructeur

► En plus, le produit est gratuitement livré chez vous !

Caractéristiques techniques

Module côté entraxe : Pignon 5,86 m x 5,00 m Long pan.

Hauteur faîtage : 3,81 m

Hauteur utile sablière : 3,00 m

Abri double pente de 30 m² (6m x 5m)

Ossature + couverture

Visserie, boulonnerie et fixation béton

Platine aux extrémités des poteaux pour la fixation sur dalle béton ou plots béton.

Tôle : * Poids : environ 5 kg/m²

           * Largeur : 1000 mm

           * Résistance neige : 60 kg/m²

           * Résistance vent : 145 km/h

           * Hauteur d'onde : 45 mm

           * Nombre d'applet par tôle : 3

           * Distance entre 2 ondes : 333 mm

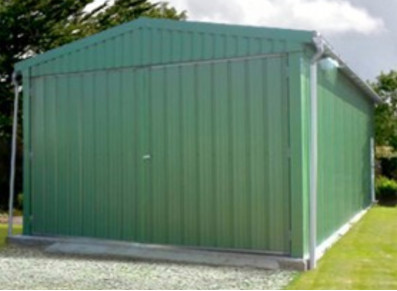

* Photo non contractuelle, produit vendu sans option et sans accessoire, ref ITM/MEKANO65

A noter : Renseignez-vous auprès de votre Mairie pour connaître les autorisations d’urbanisme liées à l’aménagement d’un abri.
De manière générale, pour un abri d’une superficie de moins de 5m² aucune formalité administrative ne sera nécessaire.
Pour une structure entre 5 et 20m² vous devrez remplir une déclaration préalable de travaux. Au delà de 20m² un permis de construire sera demandé.

Dans le cas où une pièce de votre colis serait manquante ou abîmée, émettez une réserve de livraison auprès du transporteur. Il est nécessaire de motiver les réserves posées, en qualifiant l’état du colis, la dénomination de la pièce qui a été abîmée. Sans réserve explicite, le service après vente ne pourra pas intervenir favorablement.
Par ailleurs, nos livraisons s'étendent gratuites en France métropolitaine continentale uniquement, à l’exclusion des îles ou zone géographique dont l’accès est limité par un pont ou tunnel nécessitant un surcoût de livraison ; et moyennant une livraison effectuée par des tournées en semi-remorques en 38 Tonnes, dont vous devez vous assurer de l'accès.
Pour toute livraison nécessitant une livraison en porteur (19 Tonnes) ou en petit camion VL (véhicule léger), un supplément peut être demandé ou une autre solution envisagée en accord avec le client, afin de faciliter l’accès. De même, les livraisons s’effectuent pendant les jours ouvrés et selon les créneaux horaires proposés en accord avec le transporteur.
Vous pouvez nous contacter pour évoquer au préalable de votre commande, tout aspect du transport nécessitant selon vous un traitement particulier.

La notice de montage que vous pouvez trouver en téléchargement sur la fiche produit est à titre informatif. Le document de montage définitif qui fait foi sera livré dans le colis. En cas de doute n’hésitez pas à nous contacter avant toute commande et particulièrement avant toute réalisation d’une fondation béton.

Dans tous les cas nous conseillons, et imposons si nous réalisons le montage, que le client prévoit une dalle béton comme fondation pour son produit et se conforme aux recommandations
prévues dans la notice de montage pour plus de précision. Merci également de nous contacter en cas de doute ou pour toute précision à ce sujet.

Quand nous réalisons une prestation de montage, il reste à votre charge de le fixer au sol correctement et rajouter si besoin les ancrages ou kit anti-tempêtes nécessaires si vous résidez dans une région exposée aux vents. Dans le cas de modèle en bois, il conviendra de les traiter intérieur / extérieur pour en assurer une bonne longévité. Dans le cas du métal, utiliser un revêtement anti-condensation si cela s’avère nécessaire car le métal condense avec les changements importants de température. Dans le cas des modèles en résine / PVC, en fonction de l’exposition au soleil, il conviendra d’appréhender les risques de dilatation qui peuvent contraindre les ouvrants selon les modèles.

Si vous habitez en altitude assurez vous aussi que le produit correspond aux normes requises dans votre zone géographique, et si vous êtes au delà de la limite pensez à le déneiger régulièrement pour éviter tout surpoids pouvant causer des dégâts à votre produit.

Nous vous conseillons également de penser à déclarer à votre assureur tout nouvel aménagement mis en oeuvre dans le cadre de votre habitation (abri, garage, carport, tonnelle, pergola, bâtiment métallique, tunnel agricole, charpente bois etc…), afin de le couvrir contre d’éventuels risques naturels, de vol ou dégradation.

Notre service commercial reste à votre écoute pour vous accompagner au mieux dans votre projet.
